Bendros paskirties-aukšto slėgio{1}} žarna – puikus našumas

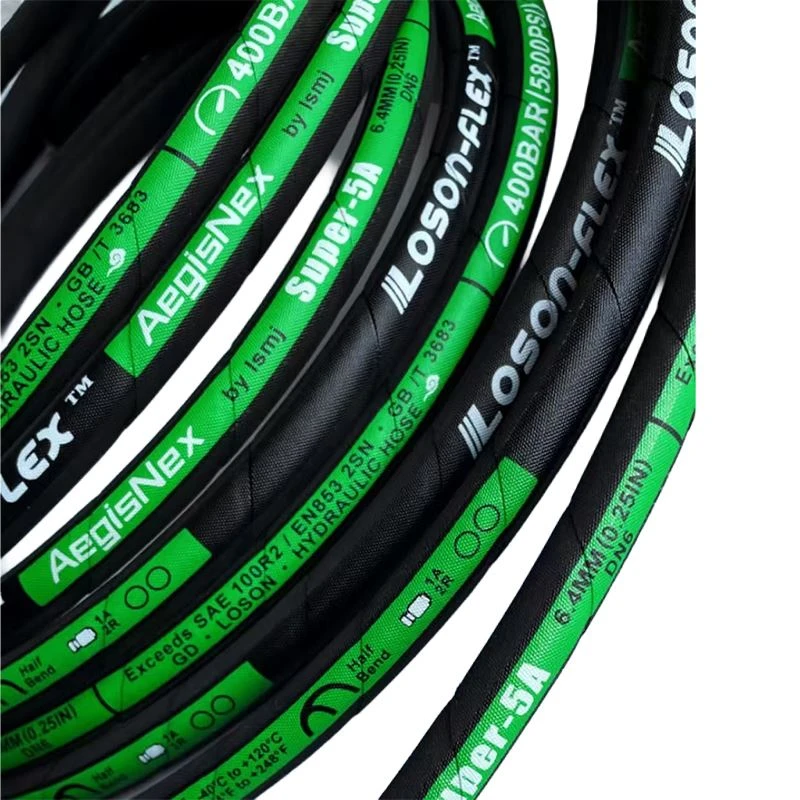

Mūsų plieninė pinta hidraulinė žarna yra bendrosios paskirties-didelės našumo{1}}hidraulinė žarna, skirta įvairioms pramonės reikmėms.
Armatūros sluoksnyje naudojama didelio-stiprumo anglinio plieno viela (pvz., 82B plienas), naudojant tikslią pynimo technologiją, paprastai vieno arba dviejų sluoksnių. Vidinis vamzdis pagamintas iš alyvai -atsparios NBR gumos, o išorinis dangtelis yra juodos arba mėlynos{4}} nusidėvėjimui atsparios sintetinės gumos.
Plieninės vielos skersmuo svyruoja nuo 0,2 mm iki 0,8 mm. Pynės kampas yra 54 laipsniai 44′, o tai užtikrina optimalų jėgos balansą ir sumažina išsiplėtimą esant slėgiui.
Vidinis skersmuo svyruoja nuo 4 mm iki 51 mm. Vieno -sluoksnio armatūrai didžiausias darbinis slėgis yra 25 MPa. Dvigubo -sluoksnio armatūrai maksimalus darbinis slėgis gali siekti 60 MPa.
Plyšimo slėgis yra bent 4 kartus didesnis už darbinį slėgį.
Lankstus dizainas – ekonomiškai{0}}efektyvi alternatyva spiralinėms žarnoms
Darbinės temperatūros diapazonas yra nuo -40 laipsnių iki +100 laipsnių, o specialūs junginiai leidžia iki 125 laipsnių.
Minimalus lenkimo spindulys yra maždaug 5–6 kartus didesnis už išorinį skersmenį, todėl jis tinka vidutinio dinamiškumo taikymams.
SAE 100R2 bandymo sąlygomis žarna pasiekia daugiau nei 400 000 ciklų impulsų trukmę.
Išorinis dangtelis puikiai atsparus ozonui, atmosferos poveikiui ir UV poveikiui. Paprašius taip pat galimos ugniai-atsparios versijos.
Palyginti su spiralinėmis hidraulinėmis žarnomis, plieninės pintos žarnos pasižymi didesniu lankstumu ir mažesnėmis sąnaudomis. Palyginti su nerūdijančio plieno pintomis žarnomis, jos labiau tinka standartinėms hidraulinėms sistemoms, kuriose atsparumas korozijai nėra pagrindinis reikalavimas.
Ši plieninė pinta hidraulinė žarna plačiai naudojama statybinėse mašinose, anglių kasyklų hidraulinėse atramose, žemės ūkio mašinose ir bendrosiose pramoninėse hidraulinėse sistemose.
Patikimos gofruotos jungiamosios detalės – pridedama gamyklos bandymo ataskaita
Visos jungiamosios detalės yra užspaudžiamos naudojant optimizuotus suspaudimo parametrus, sukurtus baigtinių elementų analizės būdu, užtikrinant saugų sandarinimą ir užkertant kelią nuotėkiui esant aukštam slėgiui.
Prie kiekvieno gaminio pridedama gamyklos slėgio bandymo ataskaita. Sistemos saugos koeficientas yra 4:1.
Ši plieninė pinta hidraulinė žarna atitinka SAE 100R2 ir DIN 20022 standartus.
Mūsų gamykla vykdo griežtą kokybės kontrolę, prieš išsiunčiant visą patikrinimą.
Suteikiame 12-mėn. garantiją. Palaikomas trečiosios šalies patikrinimas. Užsakymų pavyzdžiai galimi sutartomis sąlygomis. Mūsų techninė komanda siūlo palaikymą 24 valandas per parą.
Specifikacijos
|
Prekė |
Detalės |
|
Sustiprinimas |
Anglies plieno vielos pynė (1 arba 2 sluoksniai) |
|
Vidinis skersmuo |
4–51 mm |
|
Darbinis slėgis (1 sluoksnis) |
25 MPa |
|
Darbinis slėgis (2 sluoksniai) |
60 MPa |
|
Plyšimo slėgis |
Didesnis arba lygus 4 × darbiniam slėgiui |
|
Pynės kampas |
54 laipsniai 44′ |
|
Temperatūros diapazonas |
-40 laipsnių iki +100 laipsnių (iki 125 laipsnių) |
|
Standartinis |
SAE 100R2 / DIN 20022 |
|
Pulso gyvenimas |
>400 000 ciklų |
|
Saugos faktorius |
4:1 |
